| ATJ/SAM
- Scheibenmäher |
|
 |
- Heckscheibenmäher
KDT 180 - 1,80 m
KDT 220 - 2,20 m
KDT 260 - 2,60 m
KDT 300 - 3,00 m
KDT 340 - 3,40 m
- Frontscheibenmäher
KDF 260 - 2,60 m
KDF 300 - 3,00 m
KDF 390 - 3,90 m (f. Fortschritt)
|
| |
|
Heckscheibenmäher mit Zinkenaufbereiter
KDT 220 S - 2,20 m
KDT 260 S - 2,60 m
Heckscheibenmäher mit Walzenaufbereiter
KDT 220 W - 2,20 m
KDT 260 W - 2,60 m
Frontscheibenmäher mit Zinkenaufbereiter
KDF 260 S - 2,60 m
KDF 300 S - 3,00 m |
 |
 |
Frontscheibenmäher mit Walzenaufbereiter
KDF 260 W - 2,60 m
KDF 300 W - 3,00 m

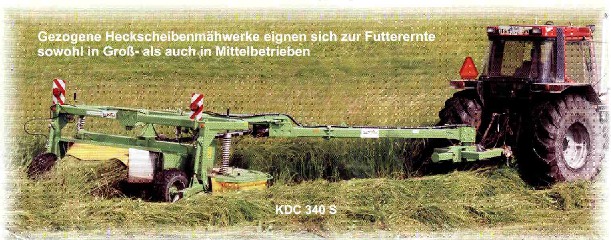

Gezogene Scheibenmähwerke
KDC 300 S - 3,00 m
KDC 300 W - 3,00 m
KDC 340 S - 3,40 m
KDC 340 W - 3,40 m
ACHTUNG:
Jedes Mähwerk mit Zinkenaufbereiter (S) kann sehr einfach
mit Walzenaufbereiter (W) oder umgekehrt ausgerüstet werden. |
| |
|
| Wir präsentieren stolz die NEUE GENERATION der Scheibenmähwerke, die aus mehr als 10-jähriger Erfahrung auf dem Gebiet Scheibenmähtechnik resultiert. In der NEW GENERATION werden auch die neuesten Entwicklungstrends der Welttechnik berücksichtigt. Die Scheibenmähwerke sind technisch vollvergleichbar mit den Maschinen namhafter Welthersteller, aber deutlich preiswerter beim Einkauf und Betriebe. |
| |
|
| |
|
NEW GENERATION - Hauptvorteile:
_1. Der neue steifere Mähbalken.
_2. Neue 24 mm starke Zahnräder im Mähbalken - fester aber leichter.
_3. Die Lager 6307 2RS mit der um 60% erhöhten Tragfähigkeit in den
___ Zahnrädern und in Scheibenmodulen.
_4. Der auf 35 mm erhöhte Durchmesser der Scheibenmodulwelle.
_5. Gehärtete Scheiben, Gleitkufen und Kufeneinsätze aus Boronstahl.
_6. Zentral-Messerhalter.
_7. Einfach austauschbare geschraubte Messerbolzen.
_8. Obere und untere Scheibennaben aus hochfestem Stahlguß.
_9. Obere verschleißarme verschraubbare Scheibeneinlagen.
10. Einfache Befestigung von Gleitkufen mit 2 Schrauben.
|
 |
| |
|
|
|
Leichtere aber sichere Seitenaufhängung
mit neuem stabilen Dreipunktturm und 2 starken Entlastungsfedern.
Modernisierte Auffahrsicherung mit gehärteten Einlagen schützt gegen Auffahrschäden.
Robuste Gelenkwelle mit Vollschutz.
Gelbe Schutzbleche des Riemengetriebes.
Neues Winkelgetriebe um 60 % stärker und um 200 % dauerhafter. Vergrößerte, leicht austauschbare, Traghülsen an Winkelgetriebe und an Holm.
|
Stärkere Passfeder (früher 8x7, jetzt 10,8).
Stärkere Entlastungsfeder ermöglichen fast gleichmäßigen Auflagedruck unter 1000 N, was den Mähwiederstand vermindert und die Grasnarbe schont.
Um 10 cm größere Arbeitsbreite als bei bisjetzigen Typen.
Einfacher Messerschnellwechsel mit Montagehebel (in Standardausrüstung) durch Einsatz von Zentral-Messerhalter. Leicht austauschbare geschraubte Messerbolzen.
 |
HECKSCHEIBENMÄHWERKE
| Ausrüstung |
Standard |
m. Zinkenaufbereiter |
| Typ |
KDT 180 |
KDT 220 |
KDT 260 |
KDT 300 |
KDT 340 |
KDT 220 S |
KDT 260 S |
| Arbeitsbreite |
1,80 m |
2,20 m |
2,60 m |
3,00 m |
3,40 m |
2,20 m |
2,60 m |
| Schwadbreite |
0,80-1,30 m |
1,20-1,70 m |
1,50-2,00 m |
1,50-2,00 m |
1,50-2,00m |
1,00-1,30 m |
1,20-1,50 m |
Scheibenanzahl |
4 |
5 |
6 |
7 |
8 |
5 |
6 |
| Messeranzahl |
8 (4x2) |
10 (5x2) |
12 (6x2) |
14 (7x2) |
16 (8x2) |
10 (5x2) |
12 (6x2) |
| Zapfwellendrehzahl |
540 U/min |
540 U/min |
540 U/min |
540 U/min |
540 U/min |
540 U/min |
540 U/min |
| Kraftbedarf |
30 PS |
40 PS |
70 PS |
90 PS |
100 PS |
60 PS |
90 PS |
| Leistung |
1,3 ha/h |
2,3 ha/h |
2,8 ha/h |
3,5 ha/h |
4,0 ha/h |
2,0 ha/h |
2,5 ha/h |
| Gelenkwelle |
400 Nm |
400 Nm |
400 Nm |
400 Nm |
400 Nm |
540 Nm |
540 Nm |
| Gewicht |
590 kg |
640 kg |
680 kg |
720 kg |
770 kg |
830 kg |
870 kg |
| |
|
Neue starke Gelenkwelle mit 973 Nm.
Bei Schmierung nach jeweils 8 Arbeitsstunden
beträgt die Gewährleistung 2500 Arbeitsstunden!
|
Vorteile neuer Zinkenaufbereiter:
1. Neue V-förmige Stahlzinken aus reibfestem Federstahl,
__ elastisch gelagert in Gummifassungen.
2. Vergrößerter einstellbarer Abstand zwischen Stahlzinken
__ und Gegenblech für größeren Durchsatz beim Hochertrag.
3. Antrieb mit Vollschutz-Gelenkwellen.
Vorteile neuer Walzenaufbereiter:
1. Antrieb mit Vollschutz Gelenkwellen.
2. Antrieb der oberen Aufbereiterwalze: Zahnriemen.
__ Antrieb der unteren Aufbereiterwalze: 3/4" Doppelkette.
3. Wirksames Quetschen der harten Stängel der blattreichen Grasarten
__ bei Schonung der empfindlichen, nährstoffreichen Blätter.
4. Einfacher Austausch des Walzenaufbereiters gegen den Zinkenaufbereiter und
__ umgekehrt.
5. Bessere Futteraufnahme durch Neigung der oberen Aufbereiterwalze um
__ 15 Grad zum Mähbalken.
|
| |
|
 |

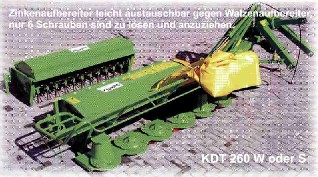

Zinkenaufbereiter leicht austauschbar gegen Walzenaufbereiter,
nur 6 Schrauben sind zu lösen und anzuziehen. |
HECKSCHEIBENMÄHWERKE
Ausrüstung |
mit Walzenaufbereiter
|
m. Zinkenaufbereiter |
Typ |
KDT 220 W |
KDT 260 W |
KDC 300 S |
KDC 300 W |
KDC 340 S |
KDC 340 W |
Arbeitsbreite |
2,20 m |
2,60 m |
3,00 m |
3,00 m |
3,40 m |
3,40 m |
Schwadbreite |
1,20-1,50 m |
1,20-1,50 m |
1,20-2,00 m |
1,20-2,00 m |
1,20-2,00 m |
1,20-2,00 m |
Scheibenanzahl |
5 |
6 |
7 |
7 |
8 |
8 |
Messeranzahl |
10 (5x2) |
12 (6x2) |
14 (7x2) |
14 (7x2) |
16 (8x2) |
16 (8x2) |
| Zapfwellendrehzahl |
540 U/min |
540 U/min |
540/1000 U/min |
540/1000 U/min |
540/1000 U/min |
540/1000 U/min |
Kraftbedarf |
60 PS |
90 PS |
90 PS |
90 PS |
110 PS |
110 PS |
| Leistung |
2,0 ha/h |
2,5 ha/h |
3,3 ha/h |
3,3 ha/h |
4,0 ha/h |
4,0 ha/h |
| Gelenkwelle |
540 Nm |
540 Nm |
540 Nm |
540 Nm |
540 Nm |
540 Nm |
| Gewicht |
930 kg |
990 kg |
1800 kg |
1890 kg |
1850 kg |
1940 kg |
FRONTSCHEIBENMÄHWERKE
 |
Frontscheibenmäher 3,90 m - Schneidwerk für gebrauchten Fortschritt Schwadmäher Baureihe 300 - das wirtschaftliche Angebot für Großbetriebe.
Erneuern Sie Ihren guten alten Fortschritt mit KDF 390 |
 |
Ausrüstung |
Standard
|
f. Fortschritt |
mit Zinkenaufbereiter |
mit Walzenaufbereiter |
Typ |
KDF 260 |
KDF 300 |
KDF 390 |
KDF 260 S |
KDF 300S |
KDF 260 W |
KDF 300 W |
Arbeitsbreite |
2,60 m |
3,00 m |
3,90 m |
2,60 m |
3,00 m |
2,60 m |
3,00 m |
Schwadbreite |
ca. 1,10 m |
ca. 1,20 m |
ca. 2,00 m |
1,00-1,20 m |
1,00-1,50 m |
0,80-1,00 m |
1,00 - 1,20 m |
Scheibenanzahl |
6 |
7 |
9 |
6 |
7 |
6 |
7 |
Messeranzahl |
12 (6x2) |
14 (7x2) |
18 (9x2) |
12 (6x2) |
14 (7x2) |
12 (6x2) |
14 (7x2) |
| Zapfwellendrehzahl |
1000 U/min |
1000 U/min |
1000 U/min |
1000 U/min |
1000 U/min |
1000 U/min |
1000 U/min |
Kraftbedarf |
70 PS |
80 PS |
70 PS |
90 PS |
100 PS |
90 PS |
100 PS |
| Leistung |
2,8 ha/h |
3,5 ha/h |
4,0 ha/h |
2,8 ha/h |
3,5 ha/h |
2,8 ha/h |
3,5 ha/h |
| Gelenkwelle |
540 Nm |
540 Nm |
540 Nm |
2x540 Nm |
2x540 Nm |
2x540 Nm |
2x540 Nm |
| Gewicht |
690 kg |
765 kg |
700 kg |
820 kg |
900 kg |
910 kg |
990 kg |
 |
Neue Lösungen bei Frontscheibenmähwerke:
1. Stärkere Aufhängung mit 400 mm Arbeitshub und
__ Transportsperre.
2. Auf Wunsch 2 Hydraulik-Zylinder eingebaut.
3. Ausgewählte gelbe Schutzbleche.
4. Kleinerer Auflagedruck 700 N durch stärkere Entlastungsfeder.
|
|
|
